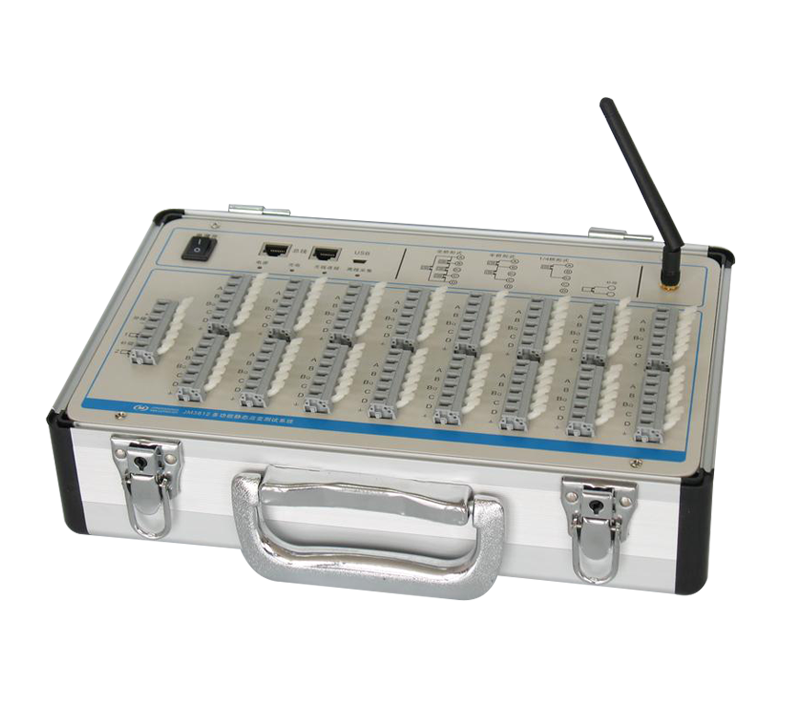

JM3812多功能靜態應變測試系統每臺儀器16測點，特別適合測點分布相對集中的工程測試場合。系統支持單臺USB接口直接聯接測試及多臺之間通過總線級聯組網測試。儀器支持AC220V供電及外接直流電源供電，并且直流供電的范圍很寬，使用十分便捷。儀器內置大容量存儲器，可保存數萬次測試數據。儀器每個測點橋路獨立設置，每臺儀器有2個補償片接入端子，可在軟件中為每個測點分別選擇任意補償片，現場測試方式更加靈活。

系統采用基于ZigBee協議的自組織、自恢復網絡，網絡具有極高的可靠性。每臺設備具有無線路由功能，設備間傳輸距離視距500米，可以很方便地組成大型強健的無線測試網絡，通過無線路由傳輸距離可達數十公里，特別適合大型橋梁等結構物的測試。

系統還支持USB 單機連接及總線組網測試，適應了各種現場的復雜情況。

配接JM1813網關可組成遠程遙測系統。

二、應用范圍

?高校實驗室教學實驗（土木工程等力學專 業）

?工程試驗現場（混凝土或鋼結構的靜載強度試驗）

三、系統特點

?每一測點獨立組橋，支持全橋、半橋、1/4橋（120Ω應變片無補償、公共補償、三線制）、電壓（熱電偶）、電阻及電阻型傳感器（支持三線制）,支持1/4橋?qū)Ь€電阻自動測試、4-20mA變送器等

?多測點設備具雙補償片設計，而且可自由配置，適應多種試件或溫度場要求

?電子開關切換測點，真正消除了熱電勢及開關接觸電勢的影響，具有極高的穩定性及回復性

?電池供電，USB、外接直流電源充電，充分適應現場供電要求

?內建完善的充電管理功能，電池容量直觀顯示，支持外接直流電源（太陽能電池）及總線充電

?多種量程可設置，適合各種應變測試

?導線電阻測量：自動計算長導線電阻，系統完成對測量結果的自動修正

?內置大容量存儲器，支持在線、離線測試，重新上電可繼續上次測量

?采用分布式結構，進口優質按壓端子，方便了現場接線工作

?支持USB、總線組網、ZigBee無線組網、2G/3G/4G遠程遙測等多種測試方式

?具有準動態測試功能，可部分替代動靜態應變儀用于橋梁等的動應變測試

?高穩定性、高可靠性，適用于長期監測測試

?配套專 業的測試分析軟件，適合各類工程測試

系統組成

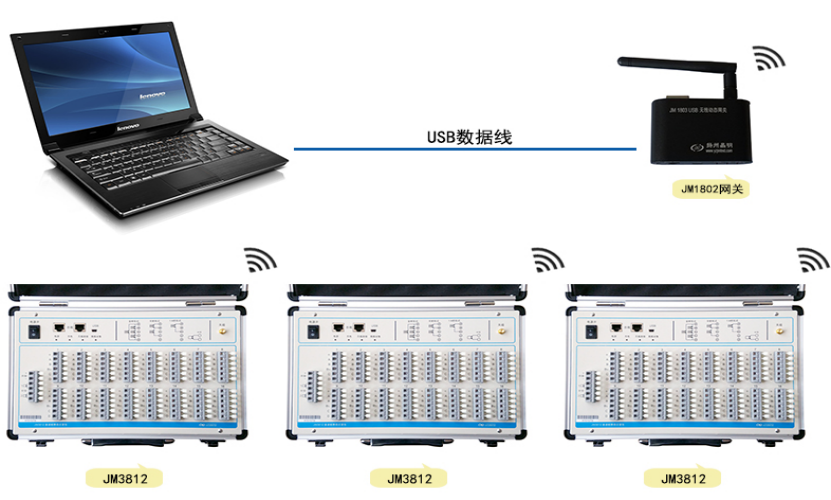

無線連接示意圖

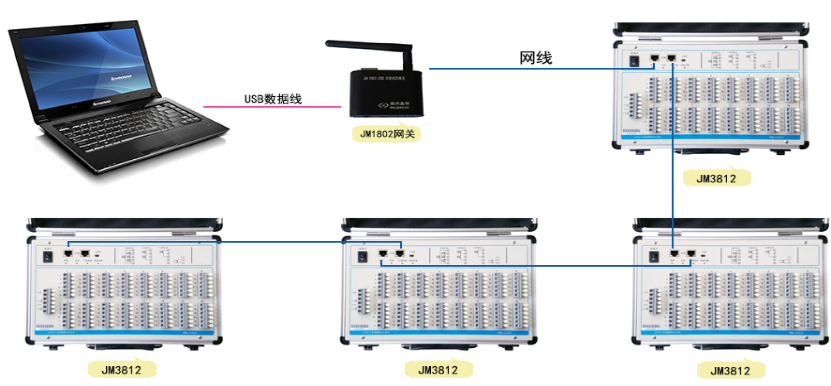

多臺總線連接示意圖

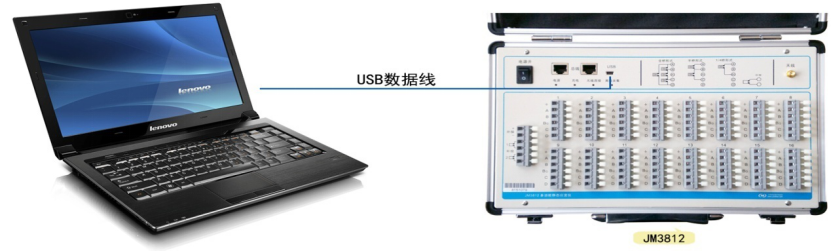

單臺USB連接示意圖

五、主要性能指標

JM3812主要性能指標

1.測點數：16測點

2.量程：±15000με/±30000με/±60000με可設置

3.分辨率：0.5με/1με/2με（根據量程）

4.測量精度：±0.2% FS±1με

5.平衡方式：初讀數法

6.平衡范圍：±15000με/±30000με/±60000με（根據量程）

7.橋壓：DC2V

8.靈敏系數設置范圍：無限 制

9.穩定性：溫漂：<1με/℃；時漂：<3με/4h

10.應變片阻值：50 ～ 20000Ω，理論無限 制

11.采樣速率：1Hz/2Hz（靜態測試）

600Hz總采樣率（動態測試）

12.橋路類型：全橋、半橋、1/4橋（120Ω應變片無補償）、1/4 橋（公共補償片）、三線制自補償應變片、電壓輸入(熱電偶)、電阻及電阻型傳感器（支持三線制）、4-20mA變送器等

13.橋路設置方式：每通道獨立設置

14.電壓輸入范圍：0～±1V多檔可設置

15.支持高速測量功能

a)單點高512Hz，16測點高32Hz

b)多臺測試時存文件

c)噪聲：<1μεrms

16.AD位數：24bits

17.接口：快裝卸端子排

18.工作模式：在線或離線

19.內置存儲器容量：2MB（可擴充至8MB）

20.離線測試數據存儲形式：文件

21.離線測量文件數：15max

22.內置可充電鋰離子電池，可邊充電邊工作

23.USB： 單臺設備可通過USB口實現完全的測試功能

24.無線

a)通訊協議： IEEE802.15.4/ZigBee通訊協議

b)天線：外接

c)傳輸距離：設備間視距500米，多設備間路由可達數十公里

25.總線

a)通訊接口類型：RJ45

b)通訊總線類型：RS422

c)總線傳輸距離：相鄰設備間不低于1200米

d)總線供電范圍：DC 9～36V

e)總線可為鋰電池充電，充電電流100mA（慢充）

26.系統容量：系統支持多個網絡系統同時工作，單個網絡系統支持不少于256臺設備

27.電池容量：3.7V/10AH

28.電池充電（USB口）

充電接口：miniUSB

充電電壓：5V±0.25V

充電電流： 500mA（快充）

充電電源：計算機USB電源或?qū)Ｓ贸潆娺m配器

29.功耗：3.7V/0.25A

30.使用環境: GB6587.1-86-Ⅱ

31.結構形式：箱式

32.重量（Kg）：2.3

33.尺寸(L*W*H,mm)：330*236*126

JM1802 USB 網關主要性能指標

1.連接接口：miniUSB

2.通訊接口：USB

3.工作電源：計算機USB口供電

4.無線：

a)通訊協議：符合IEEE802.15.4/ZIGBEE通訊標準

b)支持節點容量：256

5.總線：

a)通訊接口類型：RJ45

b)通訊總線類型：RS422

c)外接電源供電范圍（可根據需要接入）：9～36VDC

d)支持節點容量：128

6.有線/無線工作方式選擇：微型撥動開關

7.重量：70g

8.外形尺寸(L×W×H,mm):70×55×24
