一、概述

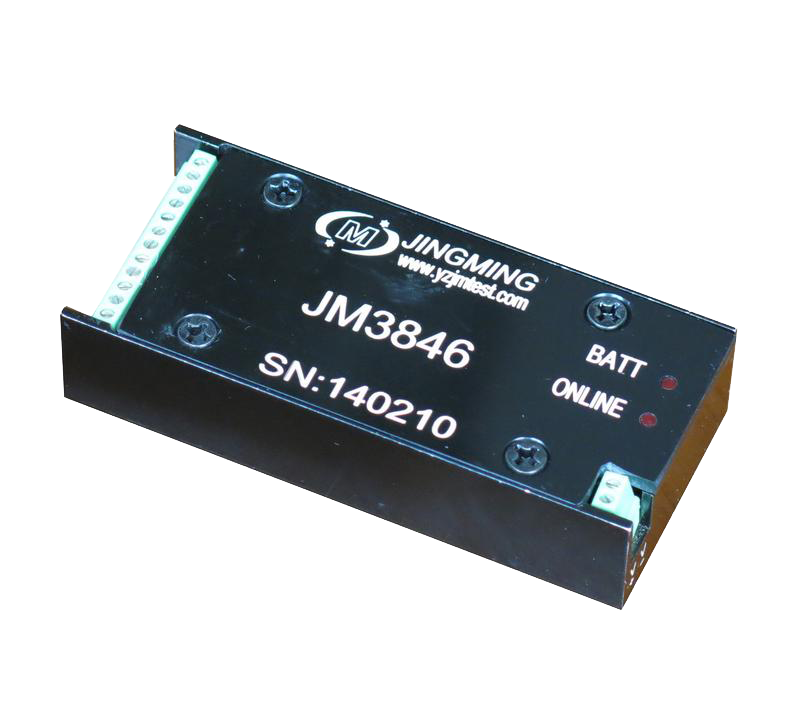

JM3846無線扭矩測試系統，每臺儀器3通道。兩通道應變測試，一通道轉速測試。

儀器體積小，質量輕；屬國產小應變測試測試系統。系統自帶無線功能，便于旋轉機械測試。系統采用工作電源為外接9V疊層電池，對稱安裝，減小因設備自重帶來的測試影響。

擴展性與采樣率有關，無線帶寬高4k，當采樣率為100Hz，開兩通道使用時，多可擴展至20臺。JM3846支持多種應變橋路形式、應變式傳感器，方便多種測試需求。

二、應用范圍

?用于旋轉軸的扭矩測量

?用于旋轉軸的軸功率測量（通過實時測量旋轉軸的轉速，與測得的扭矩得到軸功率）

?用于狹小空間或有線傳輸不便等場合的應變應力測量

?可連接橋式傳感器測量

三、系統特點

?體積小巧，超低功耗，攜帶方便

?采用zigbee無線傳輸技術，安裝方便，無需繁瑣的現場布線

?分體設計，電源模塊與采集模塊分離，對稱安裝，測量時不會影響軸系的平衡

?每臺計算機可控制20個采集模塊同時工作

?支持全橋、半橋、1/4橋橋路方式的應力應變測試和橋式傳感器測試，軟件程控設置

?扭矩值實時顯示，通過測量旋轉軸的轉速，還可實時顯示軸功率值

?支持在線、離線測試，重新上電可繼續上次測量

?每通道獨立設置測量內容，通道間完全隔離，不會產生干擾

?全電子化、程控化設計

四、系統組成

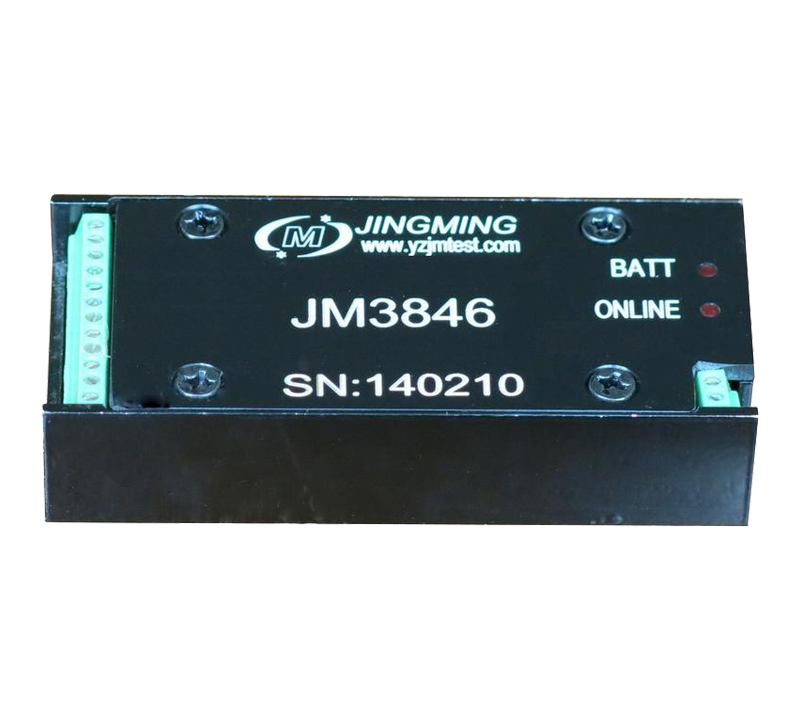

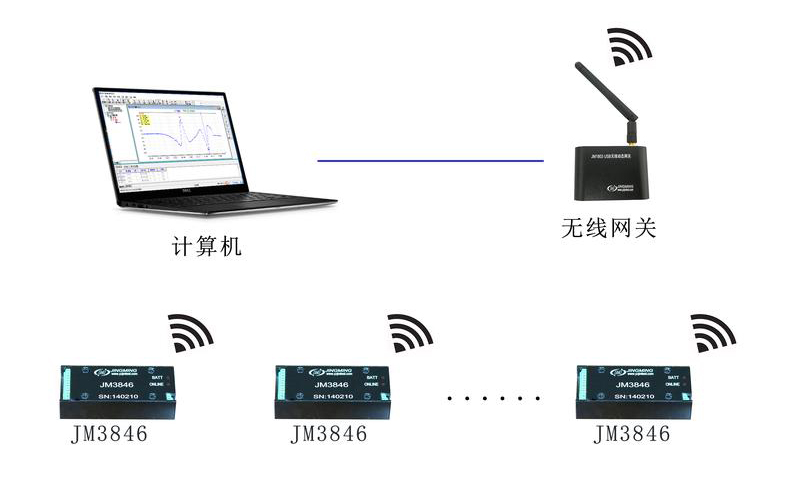

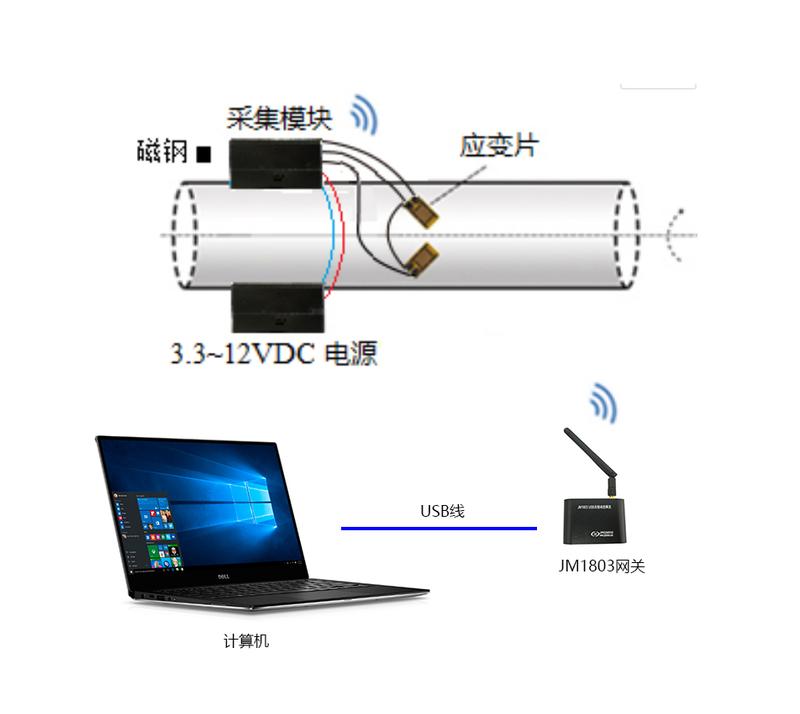

無線連接示意圖

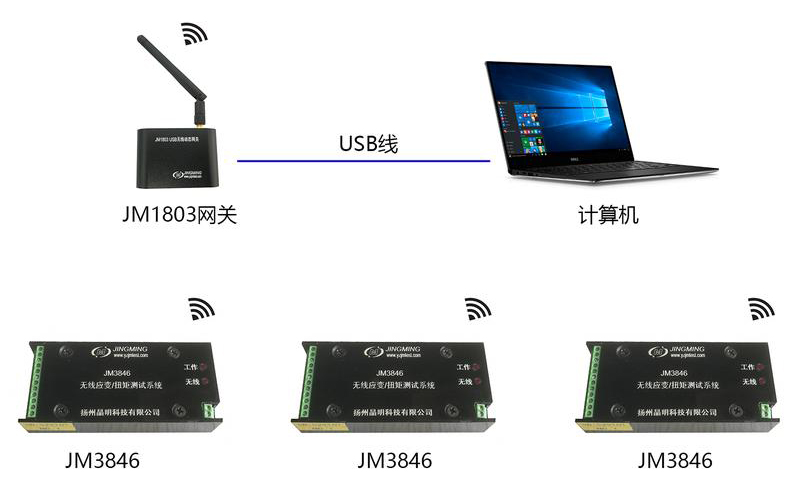

無線連接示意圖

五、主要性能指標

1.2測點應變+1測點轉速

2.量程：±15000με/±30000με/±60000με可選擇

3.2路獨立24bitsADC，并行同步采集

4.高1000Hz采樣，多擋采樣率可設置

5.內置大容量存儲器，方便工程測試

6.支持在線、離線測試

7.配套專/業的應變測試及扭矩分析軟件，適用于扭矩和軸功率的測試，也可用作一般應變、應力及熱電阻等測試

8.工作電源：端子外接DC5～15V（9V疊層電池）

9.平衡范圍：滿量程范圍

10.橋壓：2.000V

11.分辨率：0.5με/1με

12.噪聲：<±1με（典型）

13.精度：±0.1%±1με

14.靈敏系數：1.00～9.99（典型）

15.頻率范圍：0～200Hz（±0.2dB）

16.橋路類型：全橋、半橋、1/4橋（120Ω應變片無補償）、1/4橋（公共補償片）

17.橋路設置方式：每通道獨立設置

18.轉速類型：霍爾開關

19.轉速監測距離：距節點約10mm（釹鐵硼磁塊）

20.轉速測量范圍：0～60000rpm

21.AD位數：24bits

22.接口：PCB接線端子排

23.兼容靜態、動態應變測試

24.數據上傳方式：

a)實時上傳

b)抽點上傳、節點暫存、文件上傳

c)節點存文件（離線采集）

25.內置存儲器容量： 8MB

26.離線測試數據存儲形式：文件

27.離線測量文件數：126max

28.工作時間：約12小時，取決于電池容量

29.無線

a)通訊協議： IEEE802.15.4/ZigBee通訊協議

b)通訊距離：100米（視距）

c)天線：內置

d)可定制WiFi無線測試功能

30.工作溫度范圍：-40～85℃

相對濕度：不大于85%

31.尺寸：79（L）*35(W)*18(H)

32.本公司也有單測點無線應變扭矩測試節點JM3846A，帶兩通道轉速測試。

版本說明
