一、概述

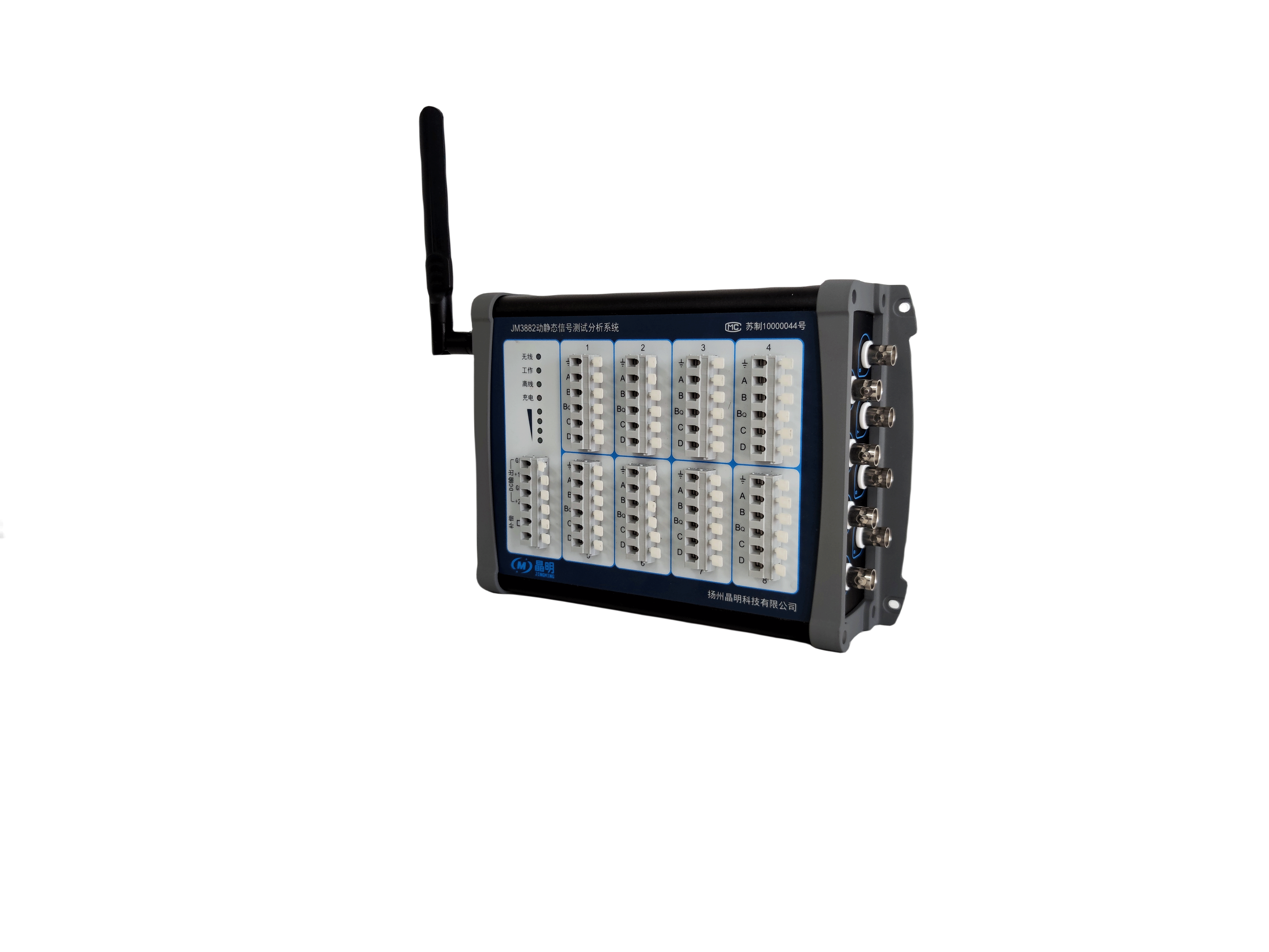

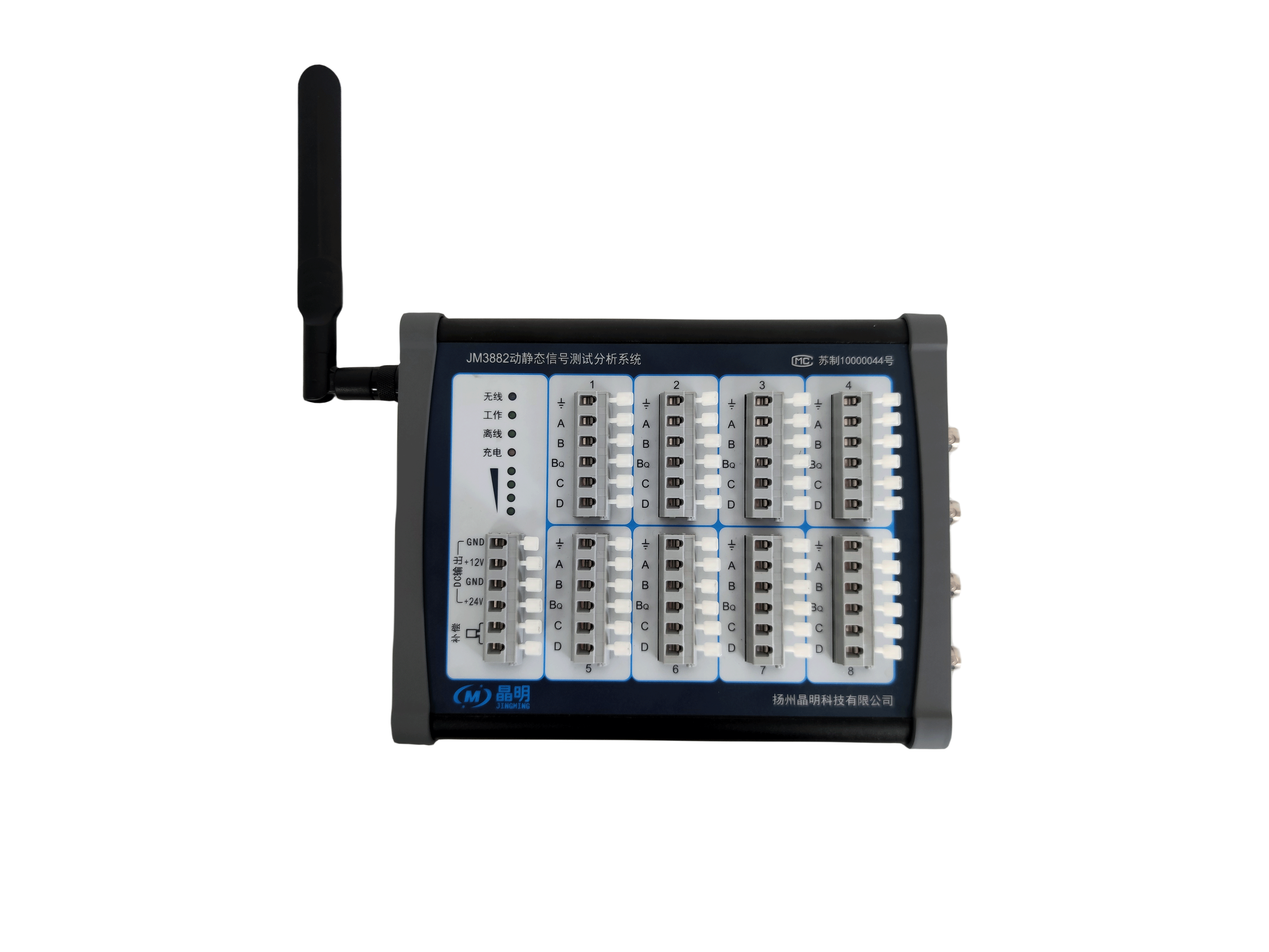

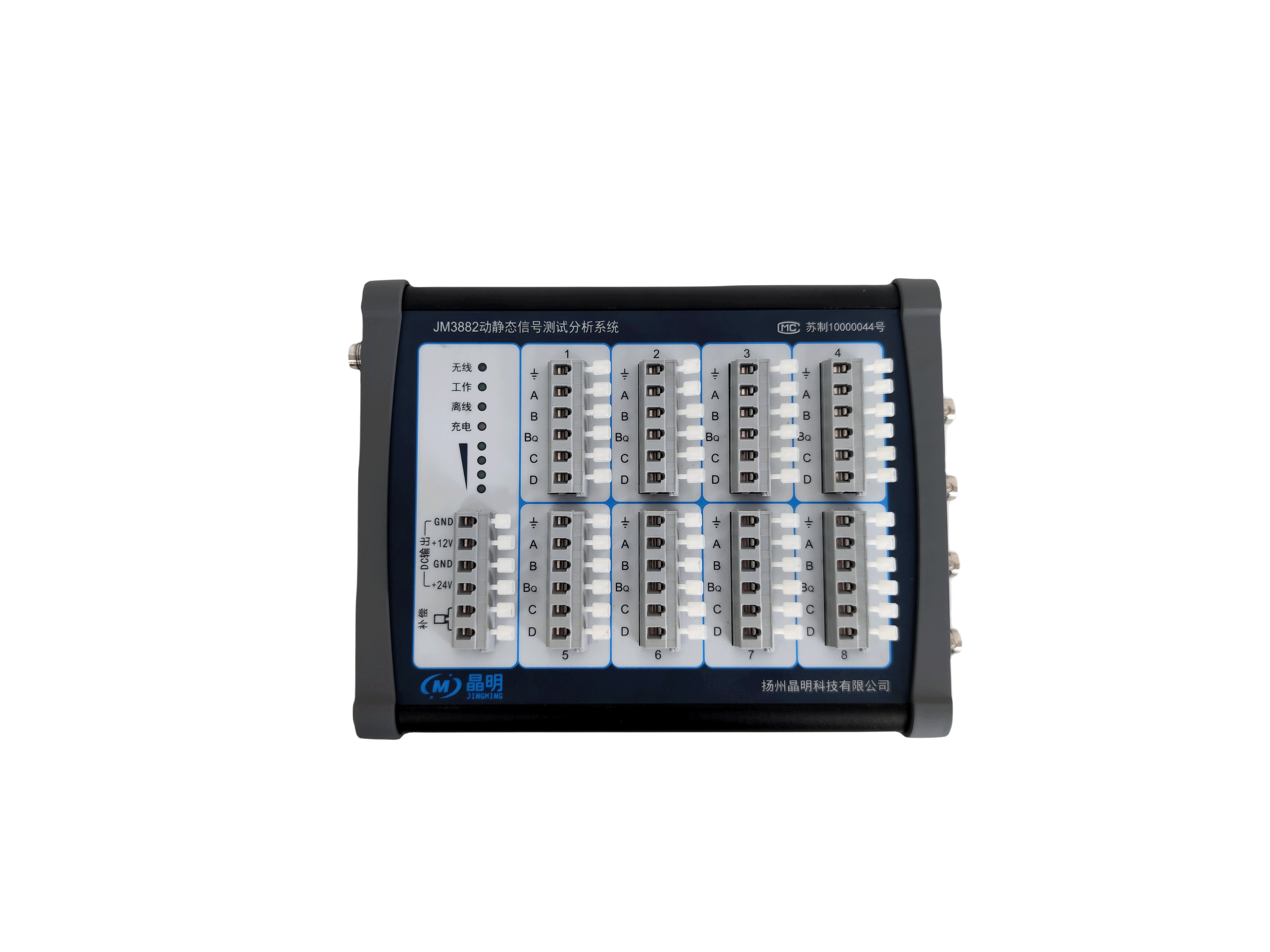

JM3882動靜態信號測試分析系統是一款支持靜態和低速動態應變測試的高性能應變儀，特別適合測點分布相對分散的工程測試場合,所有測點同步進行采集。系統支持以太網本地及WIFI無線測試。儀器內置鋰電池工作，也支持邊充電邊工作，并且直流供電的范圍很寬，使用十分便捷；儀器每個測點橋路獨立設置，每臺儀器有一個補償片接入端子，可在軟件中分別為每個測點選擇補償片，現場測試方式更加靈活。每個測點設有應變接線端子和BNC輸入端子，可接應變片、拾振器、IEPE型傳感器、各種橋式傳感器，可以測量應力應變、加速度、溫度、力等信號，廣泛應用于橋梁、建筑的檢測試驗和疲勞試驗現場。差分電壓輸入時通過端子B、D接入，單端電壓和IEPE輸入時通過BNC接入。儀器每個通道采用獨立24bits ADC，具有較高的信噪比，保證每個通道同步采集，多臺儀器組網時也能保證所有通道的同步性。

二、應用范圍

l研究院、高校、企業的實驗室進行科研實驗；

l 航空航天、土木工程、電子電器、汽車工業、機械工程、軌道交通、船舶工業、兵器工業等領域結構性能、動力學性能等測試，體積小巧，便于攜帶，適用于現場測試場合

三、系統特點

l體積小巧，電池滿足航空運輸規范，便于航空攜帶，適用各種工程試驗現場

l內置可充電鋰電池組，無需外接電源即可連續工作6小時

l內置多功能適調器，無需外掛調理模塊，可完成應力應變、橋式傳感器、電壓（支持差分電壓）、IEPE、熱電阻、熱電偶、三線變阻器、4-20mA等信號的測試

l程控設置提供DC12V/24V傳感器供電

l千兆以太網和WiFi通訊，與計算機實時通訊可長時間實時、無間斷記錄多通道信號，所有通道并行同步工作，采集頻率達2kHz

l每通道獨立設置測量內容，通道間完全隔離，不會產生干擾

l采用分布式結構，進口優質按壓端子，方便了現場接線工作

l全電子化、程控化設計

l極高的交、直流精度和良好的交流幅頻特性

四、系統組成

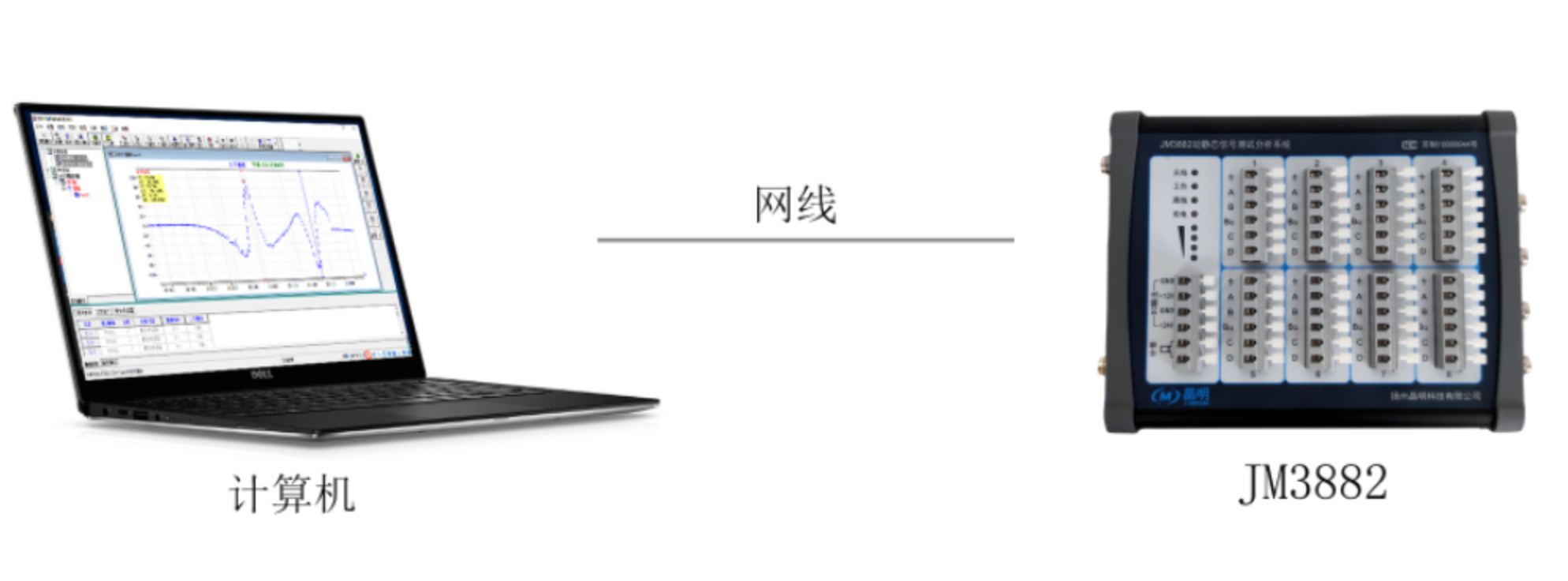

單臺通過網線連接示意圖

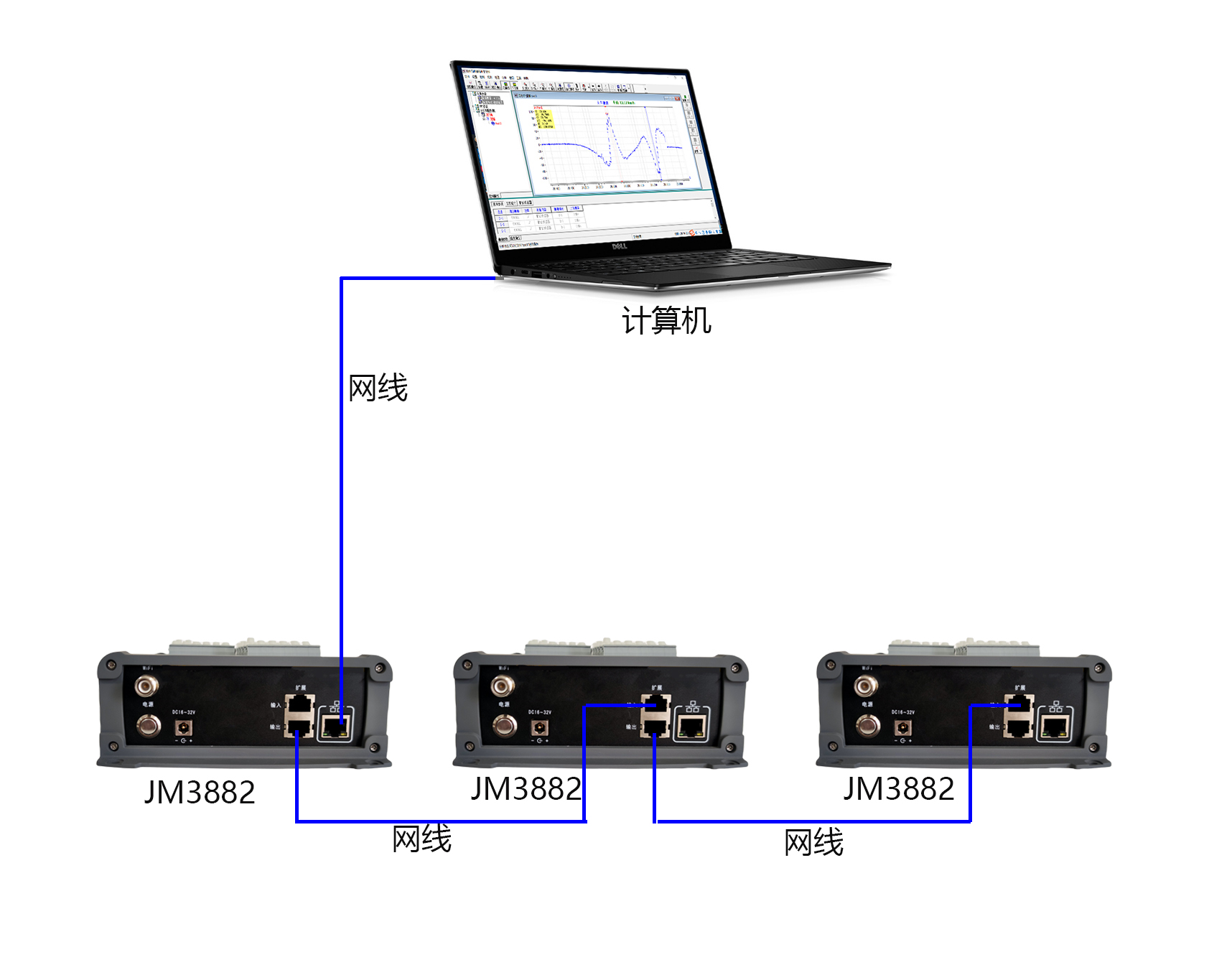

多臺有線連接示意圖

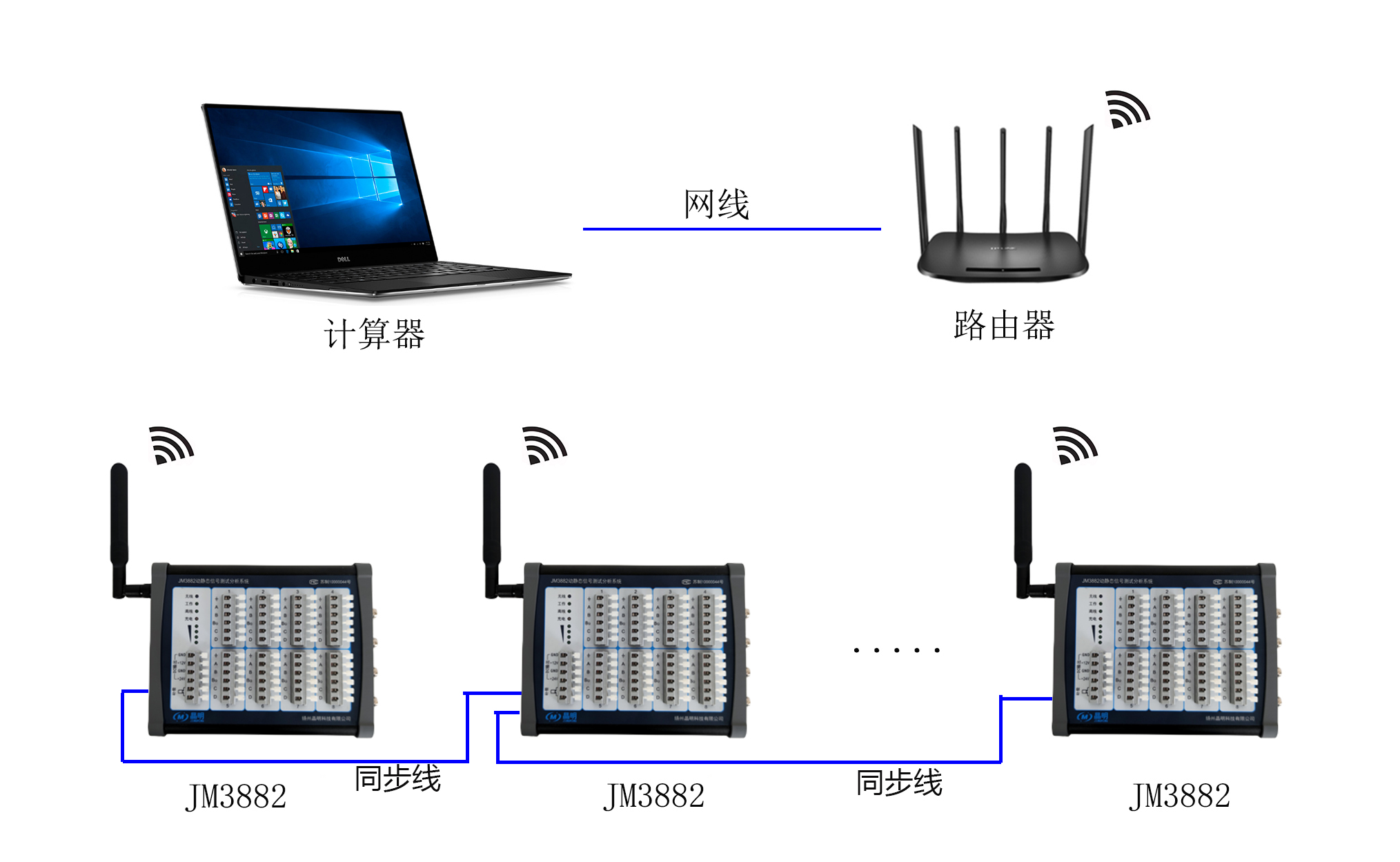

WiFi連接示意圖

五、主要性能指標

1.測點數：8點/臺

2.采集頻率：2kHz

3.應變量程：±100000με、±33333με、±10000με、±3333με

4.分辨率：0.02με

5.測量誤差：±0.2% FS±1με

6.平衡方式：硬件平衡，16bit-DAC

7.平衡范圍：0 ～±25000με

8.供橋電壓：2Vdc

9.輸出電源： DC12V和DC24V

10.應變接口：進口按壓端子

11.應變片阻值：50 ～ 20000Ω

12.橋路形式：全橋、半橋、1/4橋無補償、1/4公共補償、三線制，每通道可獨立設置。

13.電壓/IEPE

a) 輸入范圍：±10V、±3.33V、±1V、±330mV、±100mV、±33mV、±10mV可設置

b) 頻率下限：電壓輸入時為DC(0Hz)，IEPE輸入時為0.2Hz、1Hz程控切換

c) IEPE供電：+24V/4mA

d) 接口：單端電壓/IEPE   BNC

     差分電壓       B（+）、D（-）

14.采樣方式：每通道獨立ADC并行同步采集

15.AD位數：24bits

16.工作模式：在線

17.通訊方式：以太網+WiFi

18.支持靜態、動態應變測試

19.電源：

a) 內置大容量鋰電池，11.1V/4.5AH

b) 外接電源適配器DC16～32V，也給電池充電

20.結構形式：盒式

21.功耗：11.1V/0.7A

22.重量：1.7Kg

23.外形尺寸（L×W×H，mm）:230×165×60
