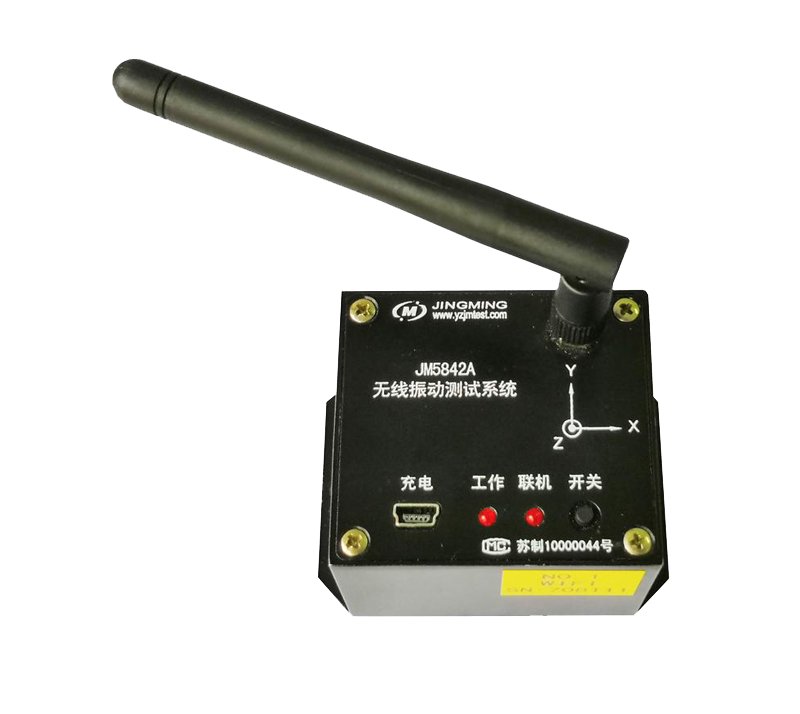

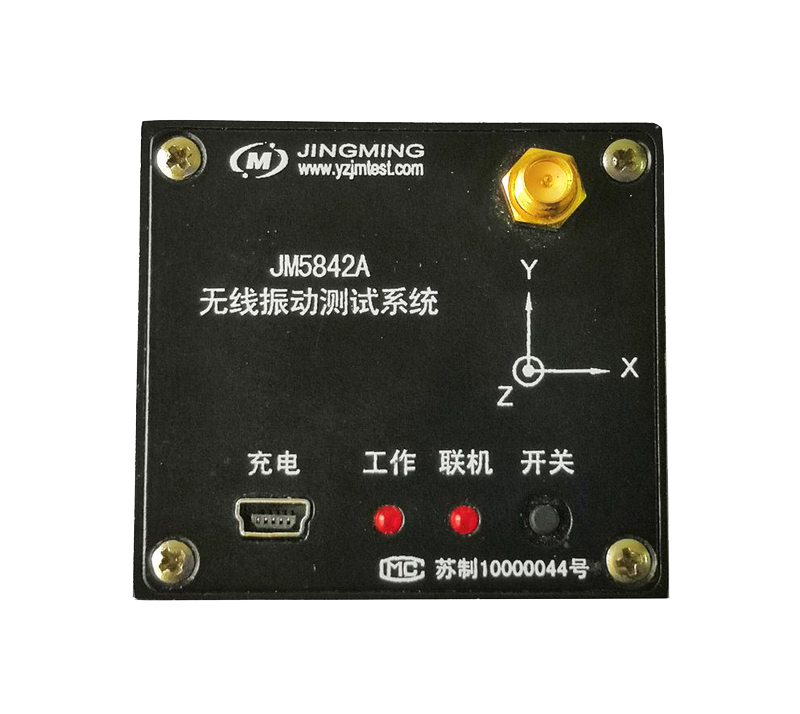

一、概述

JM5842A無線振動測試儀屬于工程型測試儀，內置內置X、Y、Z三軸向電容式加速度傳感器，±2g/±6g滿量程，多擋量程程控設置，內置大容量可充電鋰電池，支持ZigBee或WiFi無線通訊，配套專/業的索力測試分析軟件，特別適合大中型橋梁的索力測試，也可用于一般的振動測試。

二、應用范圍

? 適用于結構的振動加速度測量

?土木工程、電子電器、汽車工業、機械工程、軌道交通、船舶工業、兵器工業等領域結構性能、動力學性能等測試，體積小巧，便于攜帶，適用于現場測試場合

三、系統特點

?內置高性能三向加速度傳感器

?體積小巧，方便攜帶，可使用磁力座固定安裝

?內置可充電鋰電池，無需外接電源即可連續工作8小時，電池滿足航空運輸規范，便于航空攜帶，適用各種工程試驗現場

?ZigBee無線或WiFi無線通訊可選，有效減少現場工作量，提高現場測試安全，適用于高危行業測試場合

?內置1G存儲，支持在線、離線測試， 一旦通訊異常數據可以存儲在內置存儲卡中，待通訊正常時，將存儲卡的數據回收到電腦硬盤中，保證數據的完整性

四、系統組成

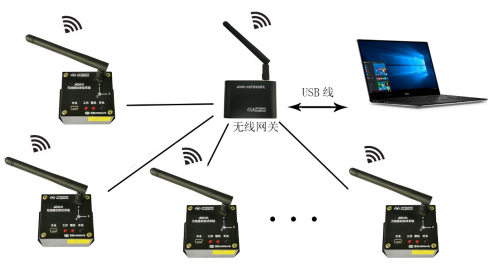

Zigbee無線連接示意圖

WiFi無線連接示意圖

五、主要性能指標

JM5842A主要技術指標

1.通道數：3，內置三向加速度傳感器

2.工作電源：內置可充電鋰離子電池

3.電池容量：3.7V/1.2AH

4.電池充電（USB口）：

a)充電接口：miniUSB

b)充電電壓：5V±0.25V

c)充電電流： 500mA

d)充電電源：計算機USB電源或?qū)Ｓ贸潆娺m配器

5.可邊充電邊工作

6.內置加速度傳感器

a)頻響：DC～500Hz

b)噪聲譜密度：50ug/

c)橫向靈敏度：<5%

d)通道序號：CH1:X向；CH2:Y向；CH3:Z向

7.信號耦合方式：DC及AC每通道獨立設置

8.AC耦合下限頻率：0.01Hz（-5%）

9.量程：±6g、±2g、±0.6g、±0.2g、±0.06g、±0.02g每通道多檔獨立設置

10.精度：±0.2%

11.AD位數：24bits

12.采樣模式：過采樣模式

13.采樣速率：1000Hz/CH，多檔可設置(離線采集采樣率1600Hz/CH)

14.采樣方式：每通道獨立ADC并行同步采集

15.工作模式：在線或離線

16.數據上傳方式：

實時上傳

抽點上傳、節點暫存、文件上傳

節點存文件（離線采集）

觸發采樣，讀文件

17.內置存儲器容量：1G

18.離線測試數據存儲形式：文件

19.離線測量文件數：126max

20.功耗：3.7V/0.15A

21.工作時間：約8h

22.無線：

通訊協議： IEEE802.15.4/ZIGBEE通訊協議

天線：外接

傳輸距離：500米（視距）

23.尺寸：60（L）* 46(W)* 38(H，不含天線)

JM1803 USB網關主要技術指標

1.連接接口：miniUSB

2.通訊接口：USB

3.工作電源：計算機USB口供電

4.無線：

a)通訊協議：符合IEEE802.15.4/ZIGBEE通訊標準

b)支持節點容量：128

5.總線：(本系統不適用)

a)通訊接口類型：RJ45

b)通訊總線類型：RS422

c)外接電源：本系統不適用

d)支持節點容量：100

e)總線/無線工作方式選擇：微型撥動開關

版本說明
